La température est la deuxième grandeur physique la plus mesurée et utilisée. Voici la dernière application.

Pour en revenir à:

Jean-Eudes découvre sa facture de chauffage ..

Problématique:

Comment pourrait il faire des économies de chauffage ?

Nous verrons après qu'il est important de connaître deux températures afin d'évaluer le confort thermique de la pièce dans laquelle nous sommes :

> la température ambiante (de l'air)

> la température des parois (murs).

Question 1 >  Concernant la température des parois, celle du ou des murs suffit elle ?

Question 2 > Demander le thermomètre de température ambiante afin de mesurer celle ci puis compléter Tair=

Question 3 > Demander le thermomètre à infrarouge.

Après avoir lu le paragraphe Utilisation et  Principe de mesure de la page 6 du mode d'emploi, quel sera le diamètre de la paroi mesurée si vous placez:

> le thermomètre à 30 cm de la paroi ?:

> le thermomètre à 100 cm de la paroi ? :

Compléter le tableau de mesures:

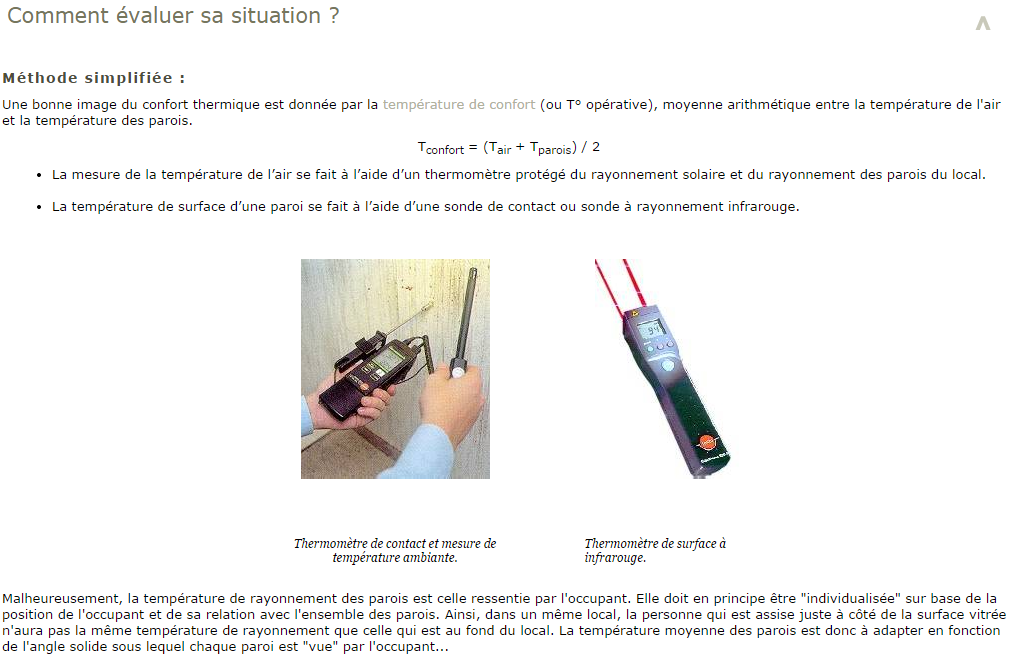

Question 4 > Calculer T confort=

 Dans le document ci dessous la température de confort T confort que vous venez de calculer s'appelle T rs comme température de ressenti:

Question 5 > Retrouver le calcul qui a permis de trouver T rs= 16 °C ( ou <) et de dire qu'une paroi est froide et d'avoir une sensation de froid.

T rs =

Retrouver le calcul qui a permis de trouver T rs= 18 °C  (ou légèrement >) et de dire qu'une paroi est chaude et une sensation de confort.

T rs =

Comparer et concluez  avec la T confort que vous avez calculée pour notre laboratoire.

Si vous regardez de plus près la constitution des 2 parois ci dessus, que constatez vous pour celle qui donnera une sensation de confort ?

Par curiosité mesurer la température dans le couloir du mur extérieur de notre laboratoire.

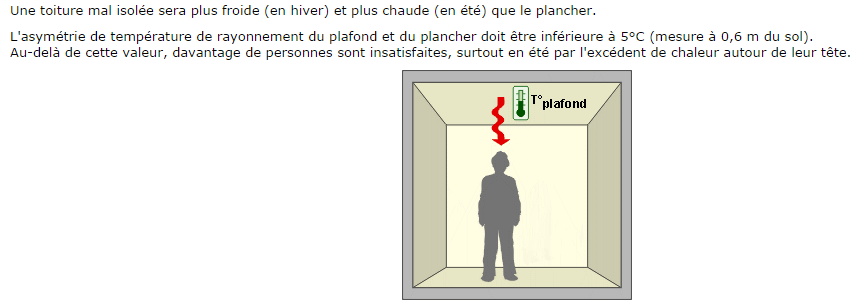

Question 6 > Influence des planchers et plafonds:

Compléter le tableau:

Conclure par rapport à notre mesure d'asymétrie.

Question 7 >  En regardant les 3 trois vitraux ci dessus, compléter le tableau:

Question 8 >

Question 9 > Rappeler ici quel est le principe de la mesure page 6 faite par le thermomètre ?

Visionnez la vidéo sur les infrarouges

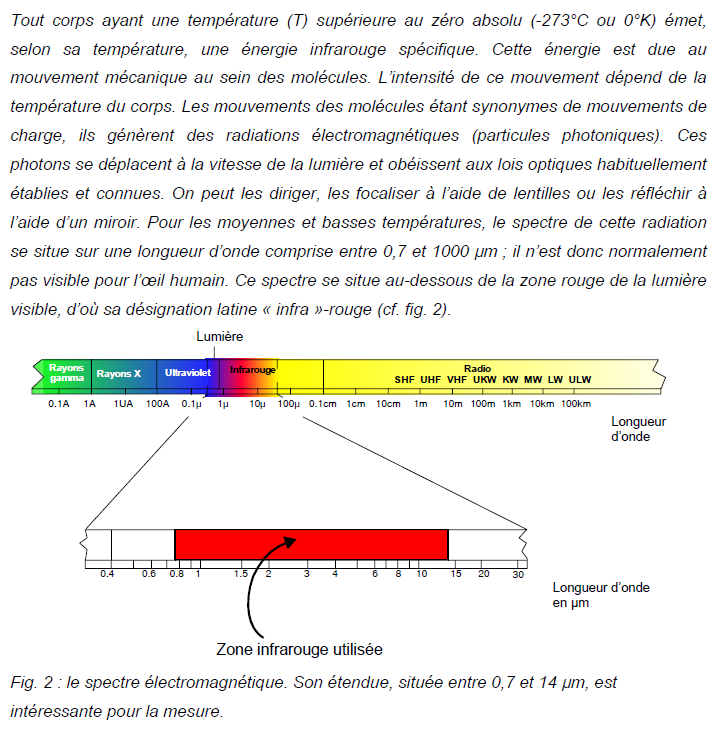

Voici le spectre des rayonnements qui nous entoure :

Quel constat faites vous pour les rayonnements visibles par l'humain en fonction de l'ensemble des rayonnements qui nous entourent ?

Quelle est la différence entre des rayonnements non ionisants et ionisants que vous pouvez lire ci dessus ?

Dans la vidéo, le fils de Jean-Eudes dit que les infrarouges ne sont pas visibles par l'oeil humain, est ce vrai ci dessus?

Nous allons maintenant essayer de voir les infrarouges !

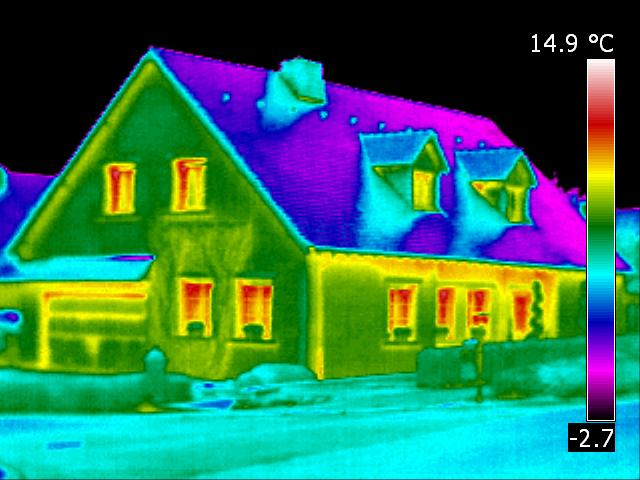

Une caméra thermique est un outil de mesure permettant de quantifier le rayonnement infrarouge de la surface des matériaux sur un scène, afin de détecter des anomalies dans les bâtiments pour améliorer leur performance énergétique (problèmes d'isolation, déperditions thermiques...), dans les canalisations et équipements de chauffage, ou dans les installations électriques par exemple.

Question 10 >

Demander la caméra thermique à votre professeur afin de relever les différentes températures des parois, fenêtres, plafond, ... et de comparer aux premiers relevés.

Vous allez travailler en binômes et faire une recherche sur internet (30 mn maximum mais vous pouvez continuer chez vous). Votre recherche permettra d'argumenter votre restitution devant la classe.

Le binôme 1 fera une recherche sur la découverte des infrarouge et le principe de la détection.

Le binôme 2 fera une recherche sur toutes les applications quotidiennes des infrarouges.

Question 11 > Préparer la restitution de votre travail sous le format que vous souhaitez ( word, powerpoint, ....) que vous présenterez devant la classe, 25 minutes maxi.

Chaque élève constituant le groupe s'exprimera pour cette restitution donc environ pendant 5 minutes sur la partie qu'il aura préparé.
